Chapitre 7 Annexes
7.1 La feuille de style XSL pour transformer du CML en SVG
<xsl :stylesheet
version="1.0"
xmlns :xsl="http://www.w3.org/1999/XSL/Transform" >
<xsl :output
method="xml"
indent="yes"
doctype-public="-//W3C//DTD SVG 1.0//EN"
doctype-system=
"http://www.w3.org/TR/2001
/REC-SVG-20010904/DTD/svg10.dtd"/>
<xsl :template match="/">
<svg
xmlns="http://www.w3.org/2000/svg"
viewBox ="-10 -10 20 20">
<xsl :apply-templates/>
</svg>
</xsl :template>
<!--le template pour les atomes :
on lit les coordonnées x2, y2 et le nom a de l atome-->
<xsl :template match="atom">
<xsl :call-template name="coord">
<xsl :with-param name="a"
select="string"/>
<xsl :with-param name="x2"
select="float[@builtin='x2']"/>
<xsl :with-param name="y2"
select="float[@builtin='y2']"/>
</xsl :call-template>
</xsl :template>
<!--le template pour les liaisons atomiques :
on lit les ids des 2 atomes, et le type de de liason ord-->
<xsl :template match="bond">
<xsl :call-template name="makeBond">
<xsl :with-param name="id"
select="@id"/>
<xsl :with-param name="id1"
select="string[1]"/>
<xsl :with-param name="id2"
select="string[2]"/>
<xsl :with-param name="ord"
select="string[3]"/>
</xsl :call-template>
</xsl :template>
<!--le template de creation d un cercle pour un atome-->
<xsl :template name="coord">
<xsl :param name="id">foo</xsl :param>
<xsl :param name="a">H</xsl :param>
<xsl :param name="x2">0</xsl :param>
<xsl :param name="y2">0</xsl :param>
<xsl :choose>
<xsl :when test="$a='C'" >
<circle id="{$id}"
xmlns="http://www.w3.org/2000/svg"
cx="{$x2}"
cy="{$y2}"
r="0.3"
style="fill :#00F0D0;
stroke :#000000;
stroke-width :0.027014193;
stroke-miterlimit :4.0000000;
stroke-dasharray :none"/>
</xsl :when>
<xsl :when test="$a='N'" >
<circle id="{$id}"
xmlns="http://www.w3.org/2000/svg"
cx="{$x2}"
cy="{$y2}"
r="0.35"
style="fill :#F0D0D0;
stroke :#000000;
stroke-width :0.027014193;
stroke-miterlimit :4.0000000;
stroke-dasharray :none"/>
</xsl :when>
<xsl :when test="$a='O'" >
<circle id="{$id}"
xmlns="http://www.w3.org/2000/svg"
cx="{$x2}"
cy="{$y2}"
r="0.4"
style="fill :#D000F0;
stroke :#000000;
stroke-width :0.027014193;
stroke-miterlimit :4.0000000;
stroke-dasharray :none"/>
</xsl :when>
<xsl :when test="$a='H'" >
<circle id="{$id}"
xmlns="http://www.w3.org/2000/svg"
cx="{$x2}"
cy="{$y2}"
r="0.05"
style="fill :#00D0FF;
stroke :#000000;
stroke-width :0.027014193;
stroke-miterlimit :4.0000000;
stroke-dasharray :none"/>
</xsl :when>
<xsl :when test="$a='Na'" >
<circle id="{$id}"
xmlns="http://www.w3.org/2000/svg"
cx="{$x2}"
cy="{$y2}"
r="0.55"
style="fill :#D000FF;
stroke :#000000;
stroke-width :0.027014193;
stroke-miterlimit :4.0000000;
stroke-dasharray :none"/>
</xsl :when>
<xsl :when test="$a='Cl'" >
<circle id="{$id}"
xmlns="http://www.w3.org/2000/svg"
cx="{$x2}"
cy="{$y2}"
r="0.85"
style="fill :#D0FFD0;
stroke :#000000;
stroke-width :0.027014193;
stroke-miterlimit :4.0000000;
stroke-dasharray :none"/>
</xsl :when>
<xsl :otherwise>
<circle id="{$id}"
xmlns="http://www.w3.org/2000/svg"
cx="{$x2}"
cy="{$y2}"
r="0.2"
style="fill :#A0FFA0;
stroke :#000000;
stroke-width :0.027014193;
stroke-miterlimit :4.0000000;
stroke-dasharray :none"/>
</xsl :otherwise>
</xsl :choose>
<text
xmlns="http://www.w3.org/2000/svg"
x="{$x2}"
y="{$y2}"
style="fill:#000;text-anchor : start;font-size :0.4pt">
<xsl :value-of select="$a"/>
</text>
</xsl :template>
<!--le template de creation
des lignes pour les liasons-->
<xsl :template name="makeBond">
<xsl :param name="id">foo</xsl :param>
<xsl :param name="id1">foo1</xsl :param>
<xsl :param name="id2">foo2</xsl :param>
<xsl :param name="ord">1</xsl :param>
<!--on retrouve ici les coordonnees
des atomes dont on connait l id-->
<xsl :variable name="X1"
select="//molecule
/atomArray/atom
[@id=$id1]/float[@builtin='x2']"/>
<xsl :variable name="Y1"
select="//molecule
/atomArray/atom
[@id=$id1]/float[@builtin='y2']"/>
<xsl :variable name="X2"
select="//molecule
/atomArray/atom
[@id=$id2]/float[@builtin='x2']"/>
<xsl :variable name="Y2"
select="//molecule
/atomArray/atom
[@id=$id2]/float[@builtin='y2']"/>
<xsl :choose>
<xsl :when test="$ord=1" >
<line id="{$id}"
xmlns="http://www.w3.org/2000/svg"
x1="{$X1}"
y1="{$Y1}"
x2="{$X2}"
y2="{$Y2}"
style="fill :#fff;
stroke :#000000;
stroke-width :0.047014193;
stroke-miterlimit :4.0000000;
stroke-dasharray :none"/>
</xsl :when>
<xsl :otherwise>
<line id="{$id}"
xmlns="http://www.w3.org/2000/svg"
x1="{$X1}"
y1="{$Y1}"
x2="{$X2}"
y2="{$Y2}"
style="fill :#f00;
stroke :#000;
stroke-width :0.167014193;
stroke-miterlimit :4.0000000;
stroke-dasharray :none"/>
</xsl :otherwise>
</xsl :choose>
</xsl :template>
</xsl :stylesheet>
7.2 Les technologies utilisées
7.2.1 Pour les périphériques à retour kinesthésique
| Technologie | Description | Avantages | Inconvénients |
|---|---|---|---|
| Moteurs électromagnétiques | Produit un couple grâce à 2 champs magnétiques créés par 2 bobines ou une bobine et un aimant. |
|
|
| Hydraulique | Un fluide hydraulique est pressurisé par un générateur, contrôlé par des servo-valves et acheminé aux activateurs |
|
|
| Pneumatique | Un gaz (couramment de l’air) est pressurisé par un générateur, contrôlé par des servo-valves et acheminé aux activateurs |
|
|
| Piézoélectrique | Transcrit les vibrations du moteur piézoélectrique en forces utilisables tels que les couples ou les forces à basses vitesses |
|
|
| Magnéto-restrictive | Les dispositifs magnéto-restrictifs changent de forme sous l’effet d’un champ magnétique |
|
|
| Alliage à mémoire de forme (SMA : Shape Memory Alloy) | Les fils et les ressorts de SMA se contractent quand ils sont chauffés et s’étendent pendant qu’ils se refroidissent sous l’effort |
|
|
7.2.2 Pour les périphériques à retour tactile
| Technologie | Description | Avantages | Inconvénients |
|---|---|---|---|
| Cristaux piézoélectriques | Les changements du champ électrique provoquent la contraction et l’extension des cristaux |
|
|
| Pneumatique |
Plusieurs formes :
|
Faible masse sur la main | Faibles résolutions spatiale et temporelle Faible bande passante |
| Alliage à mémoire de forme | Les fils et les ressorts de SMA se contractent quand ils sont chauffés et s’étendent pendant qu’ils se refroidissent sous l’effort |
|
|
| Solénoïde | Une bobine magnétique applique une force à un piston métallique |
|
|
| Voice coil (haut-parleur) | Une bobine magnétique vibre afin de transmettre un signal de basse amplitude et haute fréquence à une peau |
|
|
| Pompe à chaleur | Dispositif semi-conducteur qui déplace l’énergie thermique pour chauffer ou refroidir la peau |
|
|
7.3 Le PHANTOM
C’est le périphérique le plus populaire sur le marché, utilisé par de nombreux laboratoires dans le cadre de la recherche sur l’interaction haptique. Il est décliné en 6 versions que nous allons détailler dans le tableau 7.1.
| Modèle | Degrés de liberté (in/out) | Espace de travail (H x L x P) | Forces (en pic / continues) | |
|---|---|---|---|---|
|

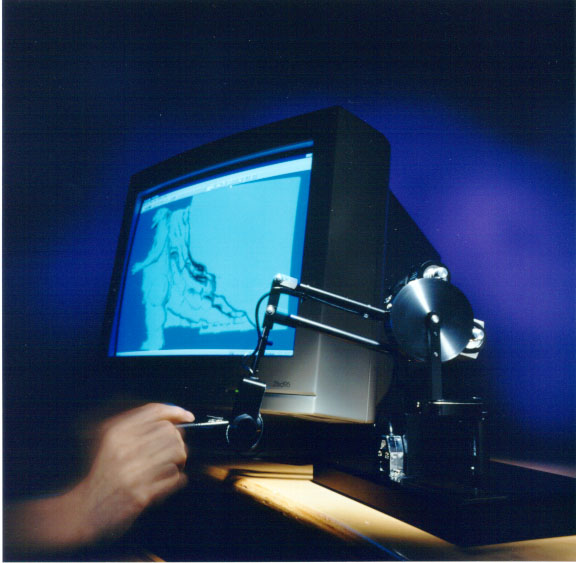

Premium 1.0 | 6/3 | 18 x 25 x 13 cm | 8.5 / 1.4 N |
|

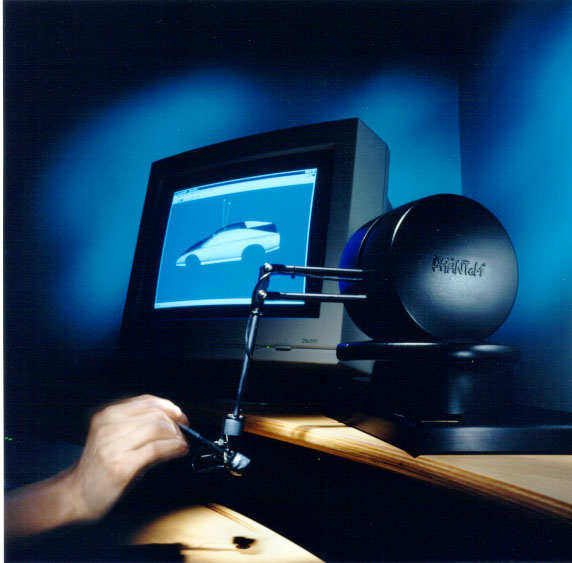

Premium 1.5 | 6/3 | 27 x 37.5 x 19.5 cm | 8.5 / 8.5 / 1.4 N |
|

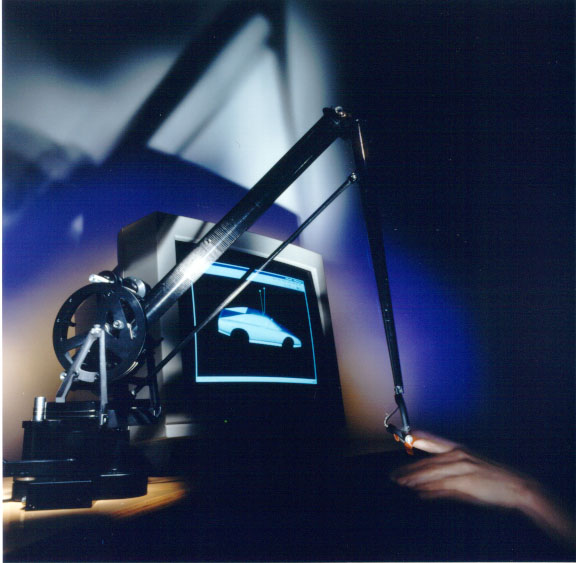

Premium 3.0 | 6/3 | 59 x 84 x 41 cm | 22 / 3 N |
|

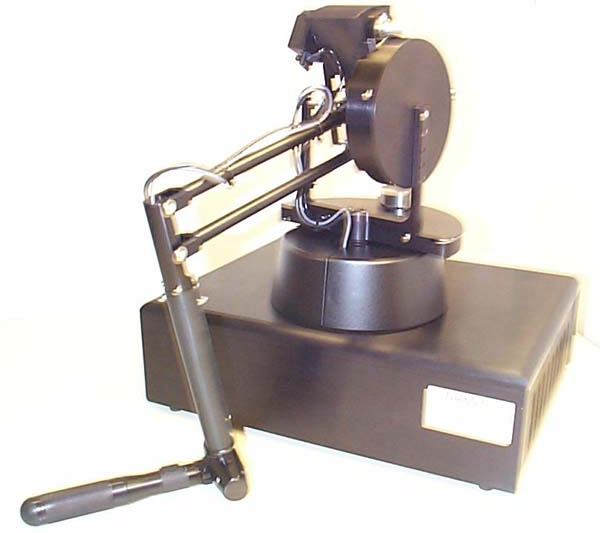

6 DoF | 6/6 | 16 x 13 x 13 cm | 8.5 / 1.4 N |
|

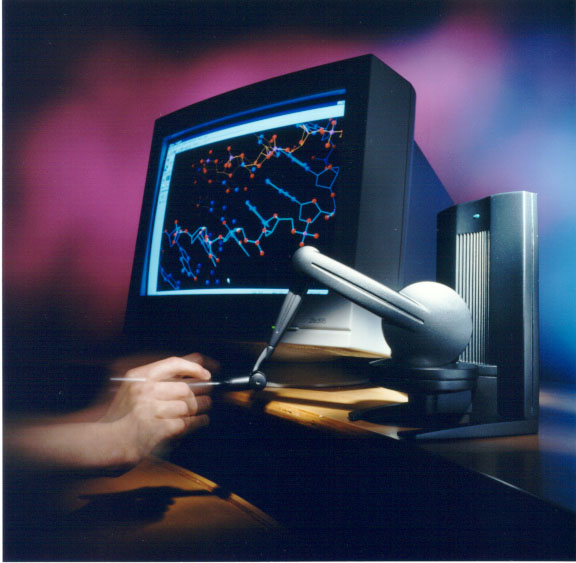

Desktop | 6/3 | 12 x 16 x 7 cm | 6.4 / 1.7 N |
|
Omni | 6/3 | 3.3 / 0.88 N |
7.4 La Web Accessibility Initiative (WAI) du World Wide Web Consortium (W3C)
Le World Wide Web Consortium, abrégé W3C19, est un consortium fondé en octobre 1994 pour promouvoir la compatibilité des technologies du World Wide Web telles que HTML, XHTML, XML, CSS, PNG, SVG et SOAP. Le W3C n’émet pas des normes, mais des recommandations.
Le consortium laisse le soin aux fabricants de suivre les recommandations. Contrairement à l’Organisation internationale de normalisation ou d’autres corps internationaux de standardisation, le W3C ne possède pas de programme de certification, et beaucoup de standards ne définissent pas formellement un niveau de conformité. Ils sont ainsi souvent implantés partiellement.

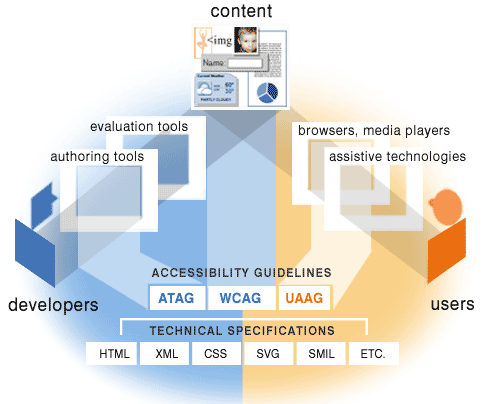

Concernant l’accessibilité, le W3C a créé des recommandations à travers le projet WAI (Web Accessibility Initiative) en 1996. Ces recommandations s’adressent à tous les distributeurs de contenu numérique par Internet : navigateurs, documents HTML, logiciels d’édition de HTML, logiciel du publication de site Web créant le code HTML.
Les recommandations de la WAI actuellement en vigueur sont :
- les Authoring Tool Accessibility Guidelines (ATAG) qui posent les règles d’accessibilité pour les outils d’édition :
Cette spécification fournit les règles pour les développeurs d’éditeurs Web. Elle a deux objectifs :
assister les développeurs dans la conception des outils d’édition qui permettent de produire un contenu web accessible;
assister les développeurs dans la création d’interface d’édition accessible.Les outils d’édition peuvent rendre possible, encourager et assister les utilisateurs (“auteurs”) dans la création d’un contenu Web accessible à travers des messages d’invité et d’alerte, des fonctions de vérification et de correction, des fichiers d’aides et des outils automatisés. Il est aussi important que toutes personnes puissent rédiger du contenu autant qu’elle puissent accéder à celui-ci. Par conséquent, les outils utilisés pour créer cette information doivent être eux-même accessibles. L’adoption de ces règles contribuera à la prolifération d’un contenu Web qui pourra être lu par une plus large proportion de lecteurs et à la prolifération d’outil d’édition qui pourront être utilisés par une plus large proportion d’auteurs. 20
les Web Content Accessibility Guidelines (WCAG) montrent comment rendre un site web accessible21
les User Agent Accessibility Guidelines (UAAG), enfin, posent les règles pour l’accessibilité des agents utilisateurs.
- Les composants logiciels et la documentation qui ensemble se conforment aux conditions requises par ce document. C’est l’utilisation la plus courante du terme dans ce document et c’est celle trouvée dans les points de contrôle ;
- Tout logiciel qui récupère et restitue un contenu Web pour les utilisateurs. Cela peut comprendre les navigateurs Web, les lecteurs de média, les modules d’extension et d’autres programmes ( y compris les technologies d’assistance ) qui participent à la récupération et la restitution d’un contenu Web.22
7.5 Asynchronous Javascript and XML : AJAX

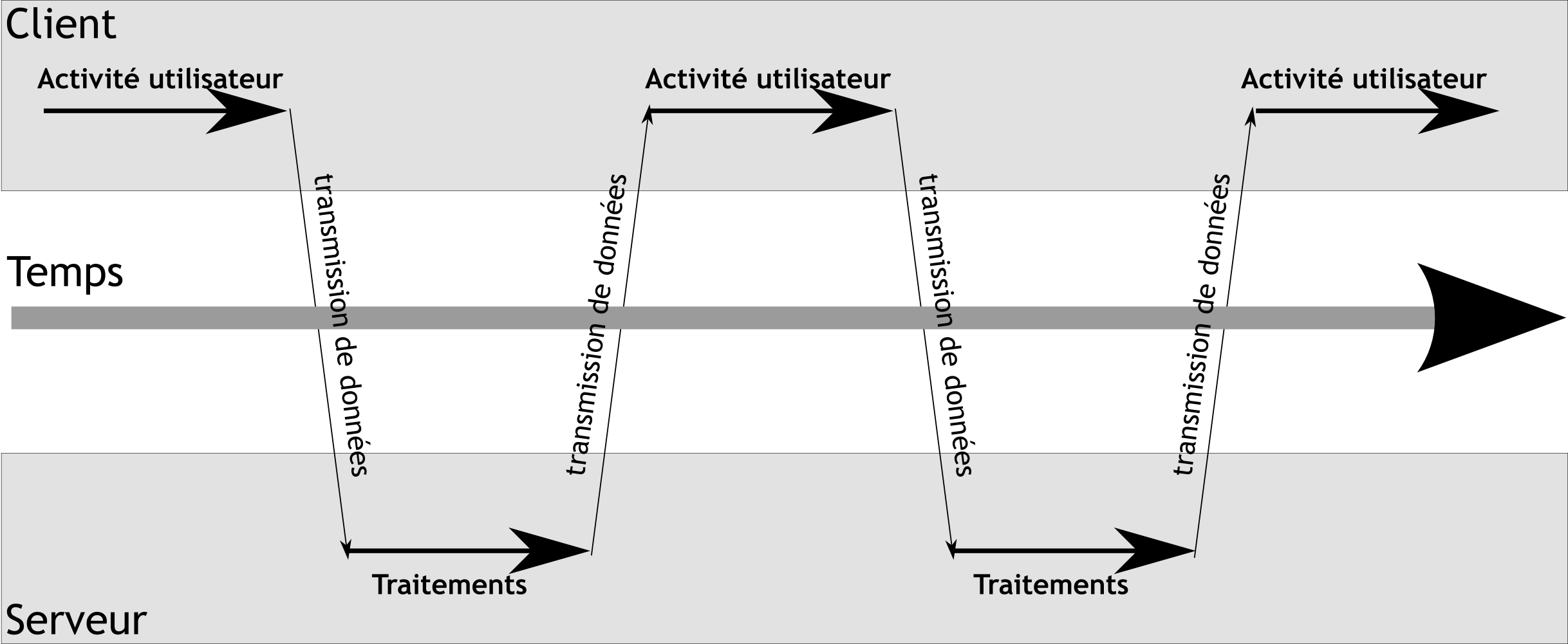

Classiquement, les applications Web permettent aux utilisateurs d’effectuer des choix (suivre un lien, remplir et valider un formulaire). Une requête est alors envoyée au serveur HTTP, qui agit en fonction de l’action et des données reçues, et retourne une nouvelle page (figure 7.2). Ce fonctionnement consomme inutilement une partie de la bande passante, une grande partie du code (X)HTML étant commune aux différentes pages de l’application. Et parce qu’une requête au serveur HTTP doit être réalisée à chaque interaction avec l’application, le temps de réponse de l’application dépend fortement du temps de réponse du serveur HTTP. Cela conduit à des interfaces utilisateurs plus lentes que leurs équivalents natives.

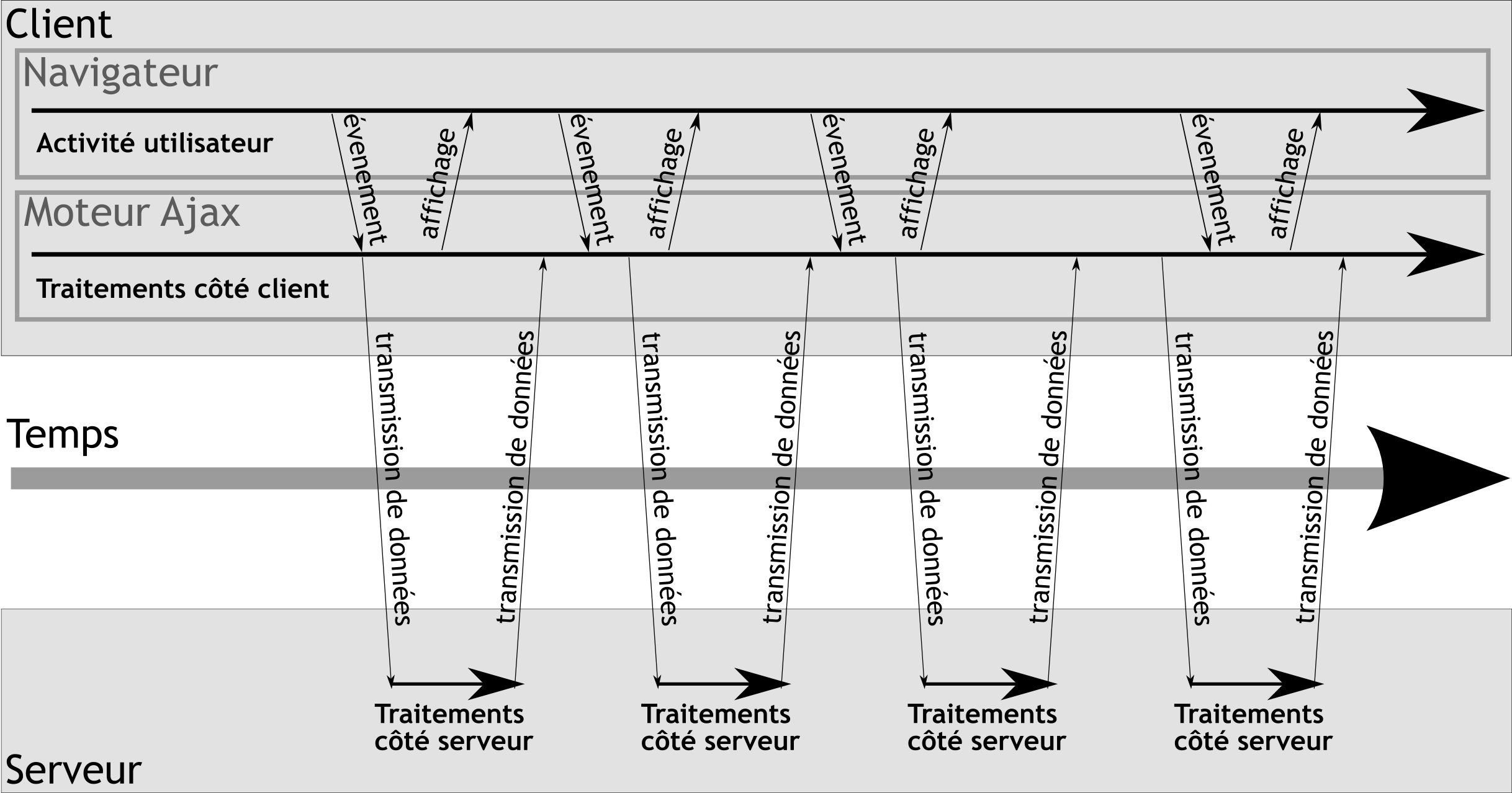

Les applications utilisant les techniques AJAX quant à elles peuvent envoyer des requêtes au serveur HTTP pour récupérer uniquement les données nécessaires en utilisant la requête HTTP XMLHttpRequest. Les applications sont alors plus réactives, la quantité de données échangées entre le navigateur et le serveur HTTP étant fortement réduite. Le temps de traitement de la requête côté serveur est également légèrement réduit, une partie du traitement étant réalisé sur l’ordinateur d’où provient la requête (figure 7.3).
